设备概述

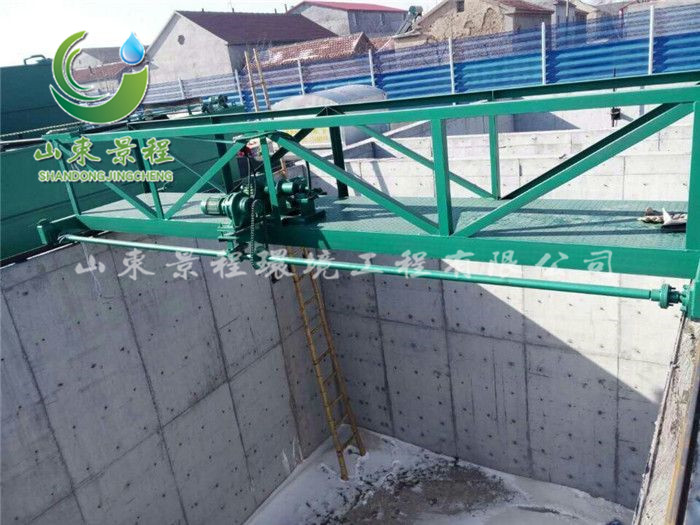

桁车式刮吸泥机广泛用于平流式沉淀池的污泥刮、吸。本刮吸泥机结构紧凑，工作可靠，并配有自动控制和过载保护系统。轨道间距4米以下刮吸泥机采用中间集中驱动。间距6米以上时采用两端同步驱动。
技术参数
规格型号 | 池宽 （m） | 轨距 (m) | 行走功率 (kw) | 行走速度 (m/min) | 虹吸式 | 泵吸式排泥量 (m3/h) | H (mm) | L1 (mm) | 轨道 型号 (kg/m) | |
吸泥管 | 真空泵（KW） | |||||||||
TXHG-4 | 4 | 4.3 | 0.37 | 0.5-2.0 | 2×DN50 | 0.75/ 0.22 | 20-35 | 800 | 500 | 15 |
TXHG-6 | 6 | 6.3 | 2*0.37 | 5×DN50 | 30-60 | |||||
TXHG-8 | 8 | 8.3 | 6×DN50 | 40-70 | 950 | 600 | ||||
TXHG-10 | 10 | 10.3 | 8×DN50 | 100-140 | ||||||
TXHG-12 | 12 | 12.3 | 8×DN50 | 100-140 | 1050 | 650 | ||||
TXHG-14 | 14 | 14.3 | 10×DN50 | 100-140 | 1100 | |||||
TXHG-16 | 16 | 16.3 | 2*0.75 | 10×DN50 | 150-210 | 1200 | 22 | |||
TXHG-18 | 18 | 18.3 | 10×DN75 | 单边排泥 0.75、0.22 双边排泥 2*0.75、2*2.2 | 150-210 | 1650 | 750 | |||
TXHG-20 | 20 | 20.3 | 10×DN75 | 200-280 | 850 | |||||
TXHG-22 | 22 | 22.3 | 12×DN75 | 200-280 | 850 | |||||
TXHG-25 | 25 | 25.3 | 12×DN75 | 250-350 | 850 | |||||
安装
（一）注意事项
为便于吸泥机的正常运转，安装时需使四个行走轮在矩形的两条平行边上。轨道钢须在矩形的两条边上且在同一个水平面上。
（二）安装步骤
1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨。
2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。
3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆，通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。
4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车处理，防止设备掉入池中。
5、吸泥泵安装，将吸泥泵安装在工作桥上。
6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴，吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。
7、接通吸泥泵电源。
8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头30mm，边进水边开泵，观察排泥口出水情况。
