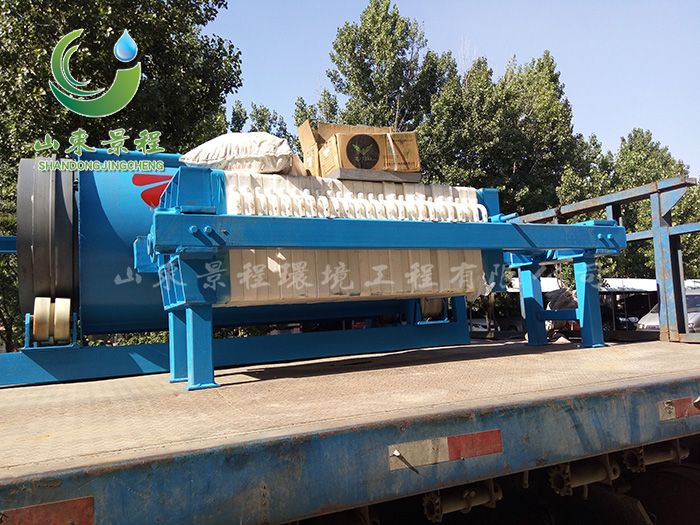

食品污水处理设备-板框压滤机

板框压滤机是一种较新型的、快速的过滤器,电动机型采用了液压执行、PLC控制模式,提高了设备控制的可靠性、稳定性。板框压滤机的过滤面积比一般的滤器面积大几倍,广泛使用在悬浮液的过滤、分离领域。板框压滤机的结构简单、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强,适用于间歇操作的场合。

二、适用范围

      1、化工: 染料、颜料、荧光粉、保险粉、净水剂等。

      2、医院: 抗生素、植酸钙、中药、有机磷、糖化酶等 。

      3、食品: 白酒、饮料、啤酒、酵母、柠檬酸、植物蛋白、豆奶、海藻等。

      4、冶金: 金矿、银矿、铜矿、铁矿、锌矿、稀土等粉末选矿等。

      5、陶土: 高岭土、膨润土、活性土、瓷土、电子陶瓷土等。

      6、污水处理: 化工污水、冶炼污水、电镀污水、皮革污水、印染污水、酿造污水、制药污水、环境污水等。

三、工作原理

      板框压滤机的工作原理相对简单,工作流程:压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。首先过滤的料液通过输料泵在一定的压力下,从后顶板的进料孔进入到各个滤室,通过滤布,固体物被截留在滤室中,并逐步形成滤饼;液体则通过板框上的出水孔排出机外。随着过滤过程的进行,滤饼过滤开始,泥饼厚度逐渐增加,过滤阻力加大。过滤时间越长,分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。

      板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式,明流的好处在于可以观测每一块滤板的出液情况,通过排出滤液的透明度直接发现问题;若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。

      当需要洗涤时,关闭漂洗板的出水阀,同时打开压干板出水阀,漂洗水在一定的压力作用下,于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽,汇流入排液阀排出机外。这样,经过循环漂洗后,滤饼中残留的滤液被漂洗水充分地带出机外,达到了漂洗效果。

四、设备材质及构造

      板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。YF系列机架多采用高强度钢结构件,可靠,功率稳定,经久耐用。滤板、滤框采用增强聚丙烯一次膜压成形,相对尺寸和化学性质稳定,强度高,重量轻,耐酸耐碱,无毒无味,所有过流面均为耐腐介质。

      板框压滤机采用液压压紧,液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有:电机、集成块、齿轮泵、溢流阀(调节压力)、手动换向阀、压力表、油管、油箱。

      板框压滤机的滤室结构由成组排列的滤板和滤框组成。板框压滤机的滤板在表面设计有凹槽,用以安装、支撑滤布,并引导过滤液的流向,而滤框和滤板在组装后构成液体流通通道,用以通入悬浮液、洗涤水和引出滤液。

      板框压滤机的滤板和滤框都由压紧装置压紧,同时在滤板和滤框的部位设有把手,用于支撑整个滤室结构。板框压滤机的滤板和滤框之间所安装的滤布,除了承担过滤的工作之外,还能起到密封垫片的作用。
